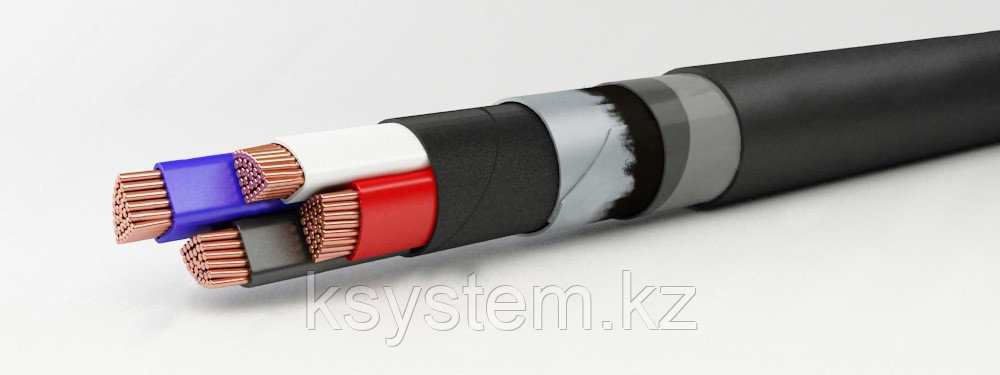

АвБбШв и АвБбШнг: Особенности конструкции и применения алюминиевых бронированных кабелей с ПВХ изоляцией

Алюминиевые бронированные кабели с ПВХ изоляцией, такие как АвБбШв и АвБбШнг, занимают важное место в электротехнике благодаря своей надежности, доступной стоимости и универсальности. Эти изделия применяются для передачи и распределения электроэнергии в стационарных установках, обеспечивая стабильную работу систем в самых разных условиях. В данной статье мы разберем особенности конструкции этих кабелей, их преимущества и области применения, уделяя внимание аспектам, которые делают их популярными в инженерных решениях.

Особенности конструкции кабелей АвБбШв и АвБбШнг

Кабели АвБбШв и АвБбШнг представляют собой силовые бронированные изделия с алюминиевыми жилами и изоляцией из поливинилхлоридного (ПВХ) пластиката. Их структура разработана для обеспечения долговечности и защиты от внешних факторов, что особенно важно при эксплуатации в сложных условиях. Расшифровка маркировки раскрывает основные элементы конструкции:

• А – алюминиевые жилы;
• В – изоляция из ПВХ пластиката;
• Б – броня из стальных лент;
• б – отсутствие подушки под броней;
• Шв – наружная оболочка в виде ПВХ шланга;
• нг (для АвБбШнг) – негорючий ПВХ состав, снижающий риск распространения огня.

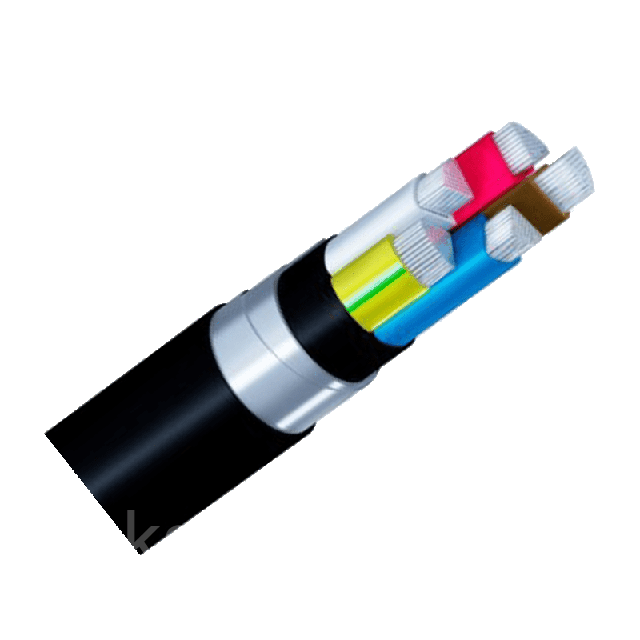

Основные компоненты включают:

1. Токопроводящие жилы: Изготовлены из алюминия, могут быть однопроволочными или многопроволочными, круглой или секторной формы. Алюминий обеспечивает легкость и экономичность, что делает кабель выгодным решением.
2. Изоляция: ПВХ пластикат защищает жилы от короткого замыкания и внешних воздействий. В АвБбШнг используется негорючий ПВХ, повышающий пожаробезопасность.
3. Броня: Состоит из двух стальных оцинкованных лент, наложенных с перекрытием. Этот слой предотвращает механические повреждения, что важно при прокладке в грунте или в зонах с риском внешнего воздействия.
4. Оболочка: Наружный ПВХ шланг защищает кабель от влаги, коррозии и ультрафиолета.

Различия между АвБбШв и АвБбШнг заключаются в свойствах изоляции и оболочки. АвБбШнг разработан для объектов с повышенными требованиями к пожарной безопасности, что делает его востребованным в общественных и промышленных зданиях.

Кабели АвБбШв и АвБбШнг рассчитаны на номинальное напряжение 0,66 кВ или 1 кВ при частоте 50 Гц, что соответствует большинству стационарных установок. Рабочий диапазон температур – от -50°C до +50°C, а максимальная температура жил при нагрузке достигает +70°C. Эти параметры гарантируют стабильную работу в различных климатических условиях.

Бронирование обеспечивает устойчивость к механическим нагрузкам, позволяя прокладывать кабели без дополнительных защитных конструкций в большинстве случаев. Благодаря влагостойкости и прочности они подходят для подземной прокладки, где могут подвергаться воздействию грунтовых вод или агрессивных сред.

Применение кабелей АвБбШв и АвБбШнг

Алюминиевые бронированные кабели с ПВХ изоляцией используются в самых разных сферах благодаря сочетанию надежности и экономичности. Они находят применение как в бытовых, так и в промышленных проектах, обеспечивая эффективную передачу электроэнергии.

Бытовое и промышленное использование

В быту кабели АвБбШв часто применяются для подключения электроэнергии к жилым домам, хозяйственным постройкам или гаражам. Их прокладывают в грунте, что позволяет избежать воздушных линий и обеспечивает защиту от внешних факторов, таких как осадки или ветер.

В промышленности эти кабели востребованы для стационарных установок, включая прокладку в траншеях, шахтах, туннелях и производственных цехах. АвБбШнг, благодаря негорючим свойствам, выбирают для объектов с высокими требованиями к пожарной безопасности – складов, торговых центров или административных зданий.

Энергосистемы и их особенности

Кабели АвБбШв и АвБбШнг традиционно используются в сетях с частотой 50 Гц, что делает их подходящими для большинства бытовых и промышленных энергосистем. Алюминиевые жилы обеспечивают достаточную проводимость при меньших затратах по сравнению с медными аналогами. При этом их прочность и влагостойкость позволяют применять их в условиях длительных нагрузок и повышенной влажности.

Преимущества кабелей включают:

• Экономичность: Алюминий дешевле меди, что снижает общую стоимость.
• Механическая прочность: Броня защищает от повреждений, включая грызунов и случайные удары.
• Универсальность: Возможность прокладки в грунте, воздухе или помещениях.
• Долговечность: Срок службы достигает 30 лет при правильной эксплуатации.

Однако есть ограничения. Алюминиевые жилы более хрупкие, чем медные, что требует аккуратности при монтаже, особенно при изгибах. Также их проводимость ниже, что может быть важным фактором в некоторых специфических системах.

Кабели АвБбШв и АвБбШнг – это надежное и экономичное решение для передачи электроэнергии в стационарных установках. Их конструкция, включающая алюминиевые жилы, ПВХ изоляцию и стальную броню, обеспечивает защиту от внешних воздействий и долгий срок службы. Эти кабели идеально подходят для прокладки в грунте, промышленных объектов и бытовых сетей, особенно там, где важны пожаробезопасность (АвБбШнг) и устойчивость к механическим нагрузкам. Выбор между моделями зависит от условий эксплуатации и требований проекта, но оба варианта остаются практичными и востребованными в электротехнике.
