Как прокладывать бронированный кабель

Как прокладывать бронированный кабель: правила, этапы, рекомендации

Что такое бронированный кабель

Бронированный кабель — это силовой или сигнальный кабель, защищённый металлической оболочкой (броней), которая предназначена для защиты проводников от механических повреждений, влаги, грызунов и агрессивных внешних условий. Чаще всего броня изготавливается из стальной ленты или проволоки, а сам кабель применяется в энергетике, строительстве, промышленности, а также при подземной прокладке.

Применение бронированных кабелей

Бронированные кабели применяются в следующих условиях:

• Под землёй (в траншеях без дополнительной защиты)

• В помещениях с повышенными механическими рисками

• В зонах с повышенной влажностью и агрессивными средами

• При прокладке по открытым площадкам, техническим этажам, туннелям, коллекторам

• На производственных объектах, ТЭЦ, электроподстанциях, шахтах

Подготовка к прокладке

Перед началом монтажа важно провести подготовительные мероприятия:

1. Определение трассы прокладки
Разрабатывается проектная документация, в которой указывается маршрут прокладки, глубина заложения, способ крепления, точки ввода и подключения, наличие пересечений с другими коммуникациями.

2. Выбор типа кабеля
Учитываются условия эксплуатации: допустимое напряжение, климатические условия, химическая активность среды, необходимость защиты от влаги, температура.

3. Подготовка кабельной трассы
Если прокладка планируется в грунте, необходимо расчистить и вырыть траншею соответствующей глубины (не менее 0,7 м в обычных условиях, до 1 м — в промзонах).

Способы прокладки бронированного кабеля

Прокладка кабеля подземная

• На дно траншеи укладывается песчаная подушка толщиной не менее 10 см

• Кабель укладывается без натяжения, с естественным изгибом (учитывается минимальный радиус изгиба)

• Поверх кабеля укладывается ещё 10 см песка

• Далее прокладываются сигнальные ленты (предупреждение о наличии кабеля)

• Траншея засыпается грунтом

Прокладка кабеля в гофротрубе или ПНД трубе

Для дополнительной защиты от влаги, давления или агрессивной среды бронированный кабель помещают в пластиковую трубу. Это особенно актуально при пересечении с другими коммуникациями или при прокладке под дорогами.

Прокладка кабеля по стенам

• Используются металлические скобы, кабельные лотки, трубы или короба

• Крепление осуществляется на расстоянии, не превышающем 1 метра

• Необходимо предусмотреть температурные деформации (например, компенсаторы)

4. Прокладка в воде или болотистой местности
Используется специализированный бронированный кабель с гидроизоляцией. Дополнительно применяются бетонные короба или трубы, а также антикоррозийная защита оболочки.

Основные требования при монтаже

Соблюдение радиуса изгиба
Минимальный радиус изгиба зависит от типа кабеля и составляет 10-15 диаметров по броне. Изгибы не должны быть резкими.

Избегать натяжения
При протягивании необходимо контролировать усилие, чтобы не повредить жилы и оболочку.

Маркировка трассы
Рекомендуется устанавливать таблички или обозначения через каждые 20–30 м, особенно в местах поворотов, ответвлений и соединений.

Подключение кабеля

После завершения прокладки проводится зачистка концов кабеля. Для бронированного кабеля особенно важно правильно разделать броню:

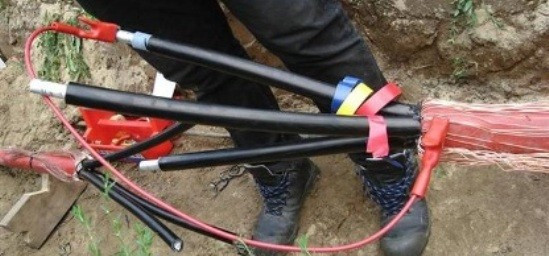

• Броня подключается к заземлению для защиты от наведённых токов

• Оболочка обрабатывается герметиками, термоусадкой и наконечниками

• Используются специальные муфты и вводы (кабельные вводы типа КВТ, УГТ и т.д.)

Тестирование и ввод в эксплуатацию

После завершения прокладки кабель подвергается проверке:

• Испытание изоляции мегаомметром

• Проверка на целостность жил

• Контроль соединений и заземления

• Электрические испытания под рабочим или повышенным напряжением

Прокладка бронированного кабеля — это ответственный процесс, требующий соблюдения нормативов, аккуратности и учёта условий эксплуатации. Такой кабель обеспечивает высокую степень защиты и долговечность электросети, особенно в сложных или агрессивных условиях. Правильная укладка гарантирует безопасность, стабильность работы оборудования и минимальные риски аварий.
