Как пользоваться медной лентой для удаления припоя

Оплетка для удаления припоя

Медная лента, или оплетка для удаления припоя, — незаменимый инструмент при пайке электронных компонентов. Она используется для аккуратного удаления лишнего припоя с печатных плат, выводов деталей и контактов без повреждения платы или элементов. Чтобы работать эффективно, важно понимать принцип действия и соблюдать технологию.

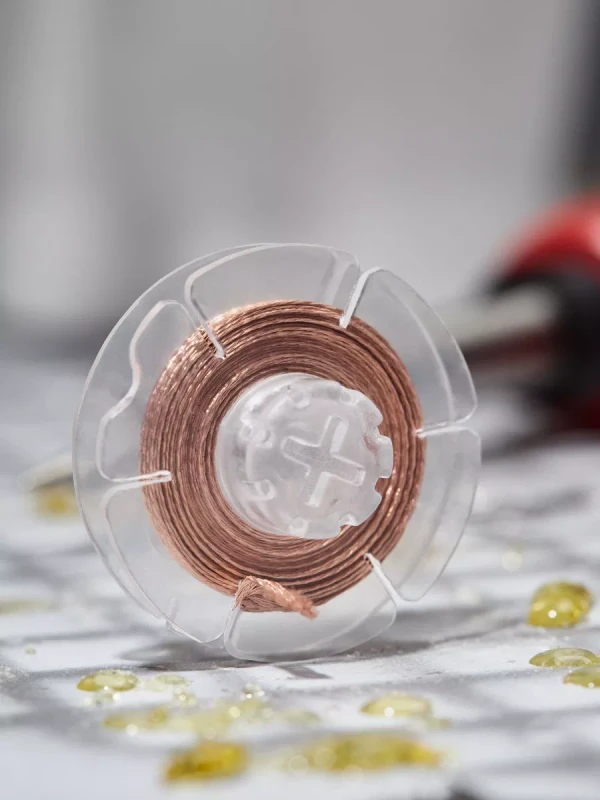

Медная лента

Медная лента представляет собой плетеную полоску из тонких медных проволок с высокой теплопроводностью. Принцип работы основан на капиллярном эффекте: при нагреве лента впитывает расплавленный припой, оставляя поверхность чистой.

Основные характеристики:

• ширина ленты — от 1 до 10 мм

• толщина проволок — 0,1–0,2 мм

• материал — медь высокой чистоты с покрытием флюсом или без него

Флюс помогает ускорить процесс впитывания припоя и улучшает контакт с медной поверхностью.

Когда используется медная лента

Медная лента применяется в следующих случаях:

• удаление излишков припоя с контактных площадок печатных плат

• демонтаж компонентов с выводами

• исправление брака при пайке

• очистка отверстий для пайки перед монтажом новых деталей

Правильное использование ленты позволяет экономить материалы и снижает риск повреждения платы.

Инструменты, необходимые для работы

Для эффективного использования медной ленты вам понадобятся:

• паяльник с регулируемой температурой

• медная лента (оплетка) соответствующей ширины

• кусачки или ножницы для обрезки ленты

• (опционально) пинцет для удержания ленты

Температура паяльника должна соответствовать типу припоя: для свинцового — около 350°C, для бессвинцового — 370–400°C.

Пошаговая инструкция по удалению припоя

1. Подготовка
   Убедитесь, что рабочая поверхность чистая, паяльник прогрет до нужной температуры, а медная лента готова к работе.

2. Размещение ленты
   Поместите медную ленту на участок с лишним припоем, который нужно удалить.

3. Нагревание припоя
   Прижмите паяльник к медной ленте сверху. Расплавленный припой начнет впитываться в оплетку.

4. Удаление ленты
   Как только припой впитается, снимите ленту с поверхности. При необходимости повторите процесс, используя чистый участок ленты для более эффективного удаления.

5. Очистка и проверка
   После удаления припоя убедитесь, что контактная площадка чистая и не повреждена. При необходимости промойте поверхность спиртом для удаления остатков флюса.

Советы для эффективного использования

• Не перегревайте плату, чтобы избежать повреждения дорожек и компонентов.

• Используйте медную ленту шириной, подходящей под размер контакта.

• Сменяйте оплетку после насыщения припоем для более эффективной работы.

• Работайте аккуратно, не сдвигая ленту во время нагрева, чтобы не растянуть припой по плате.

Преимущества медной ленты

Использование медной ленты для удаления припоя обеспечивает:

• точное и аккуратное удаление припоя

• экономию припоя и флюса

• защиту печатной платы от повреждений

• возможность повторной пайки без дополнительных дефектов

Медная лента — простой, но крайне эффективный инструмент для удаления припоя с печатных плат. Соблюдение технологии работы, правильный подбор ширины ленты и контроль температуры паяльника позволяют аккуратно очистить контакты и подготовить плату к повторной пайке. Это незаменимое пособие для радиолюбителей, студентов и профессиональных монтажников электронных компонентов.
