Какие бывают методы прокладки контрольных кабелей: особенности, преимущества и выбор технологии

Контрольные кабели используются для передачи сигналов управления, контроля, автоматизации и защиты в электрических установках, промышленных предприятиях, энергетических объектах и системах автоматизированного управления. От правильного выбора способа прокладки зависит надежность работы оборудования, срок службы кабельной линии и безопасность эксплуатации.

Существует несколько методов прокладки контрольных кабелей, каждый из которых применяется в зависимости от условий монтажа, особенностей объекта и требований нормативной документации.

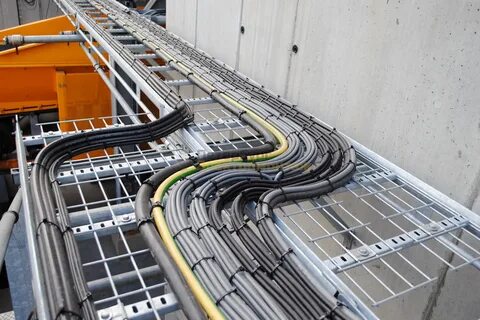

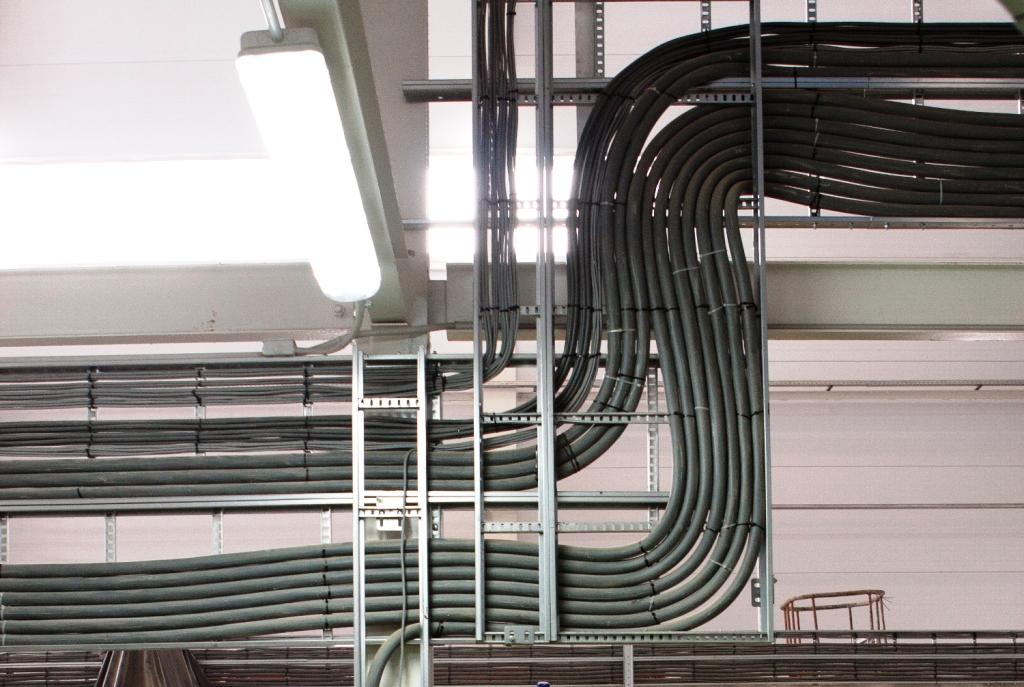

Прокладка контрольных кабелей в кабельных лотках

Одним из наиболее распространенных способов является монтаж в металлических или пластиковых кабельных лотках.

Такой метод широко применяется:

• на промышленных предприятиях;

• в административных зданиях;

• на энергетических объектах;

• в производственных цехах;

• в торговых центрах.

Преимущества прокладки в лотках:

• удобный доступ при обслуживании;

• высокая скорость монтажа;

• возможность увеличения количества кабелей;

• хорошая вентиляция;

• простая замена отдельных линий.

Для защиты кабелей на открытых участках часто используются лотки с крышками.

Прокладка контрольных кабелей в земле

Подземный способ применяется при соединении удаленных объектов, распределительных устройств и наружных инженерных сетей.

Монтаж выполняется:

• непосредственно в грунте;

• в защитных трубах;

• в кабельных блоках.

При прокладке в земле необходимо учитывать:

• глубину траншеи;

• тип грунта;

• наличие песчаной подушки;

• защиту сигнальной лентой;

• механическую защиту кабеля.

Такой способ надежно защищает линию от внешних воздействий и сохраняет эстетичный вид территории.

Прокладка контрольного кабеля в трубах

Использование труб обеспечивает дополнительную механическую защиту кабельной линии.

Для монтажа применяются:

• ПНД-трубы;

• ПВХ-трубы;

• стальные трубы;

• гофрированные трубы.

Метод особенно востребован:

• при пересечении дорог;

• на участках с высокой механической нагрузкой;

• при подземной прокладке;

• в агрессивной среде.

Трубная защита увеличивает срок службы кабеля и упрощает его замену при необходимости.

Прокладка контрольных кабелей в кабельных каналах

В административных и коммерческих зданиях широко используются кабельные каналы.

Основные преимущества:

• аккуратный внешний вид;

• защита кабеля;

• быстрый монтаж;

• удобство обслуживания;

• возможность скрыть несколько линий одновременно.

Этот способ особенно подходит для модернизации существующих объектов без масштабных строительных работ.

Прокладка контрольного кабеля в кабельных эстакадах

На крупных промышленных объектах большое количество кабелей размещается на специальных эстакадах.

Такое решение используется:

• на нефтеперерабатывающих предприятиях;

• химических заводах;

• электростанциях;

• металлургических комбинатах;

• производственных комплексах.

Преимущества метода:

• удобный осмотр;

• простое обслуживание;

• возможность прокладки большого количества кабелей;

• минимальный риск механических повреждений.

Эстакады позволяют организовать кабельные трассы протяженностью в несколько километров.

Открытая прокладка контрольных кабелей

При открытом способе кабель крепится непосредственно к строительным конструкциям.

Для монтажа используются:

• кабельные скобы;

• клипсы;

• монтажные ленты;

• специальные кронштейны.

Открытая прокладка отличается:

• минимальными затратами;

• высокой скоростью монтажа;

• удобством осмотра.

Однако такой способ требует защиты кабеля от механических повреждений и воздействия ультрафиолета при наружной установке.

Скрытая прокладка контрольных кабелей

Скрытый монтаж обеспечивает эстетичный внешний вид помещений и дополнительную защиту линии.

Кабели могут размещаться:

• в стенах;

• под штукатуркой;

• в полу;

• за подвесными потолками;

• внутри строительных конструкций.

Такой вариант часто применяется в офисных зданиях, жилых комплексах и общественных учреждениях.

Какие факторы учитывать при выборе способа прокладки

Выбор метода зависит сразу от нескольких параметров.

Основными являются:

• условия эксплуатации;

• температура окружающей среды;

• влажность;

• механические нагрузки;

• воздействие химически активных веществ;

• количество кабелей;

• требования пожарной безопасности;

• удобство обслуживания.

На промышленных объектах часто комбинируют несколько способов прокладки.

Требования к монтажу контрольных кабелей

При выполнении работ необходимо соблюдать требования проектной документации и действующих нормативов.

Особое внимание уделяется:

• минимальному радиусу изгиба;

• надежному креплению;

• маркировке кабельных линий;

• разделению силовых и контрольных кабелей;

• защите от механических повреждений;

• соблюдению расстояний между кабелями.

Правильный монтаж снижает вероятность повреждений и обеспечивает стабильную передачу сигналов управления.

Преимущества профессиональной прокладки

Качественно выполненный монтаж обеспечивает:

• длительный срок службы кабеля;

• стабильную работу оборудования;

• снижение вероятности аварий;

• удобство технического обслуживания;

• соответствие требованиям безопасности;

• минимальные эксплуатационные расходы.

Ошибки при прокладке могут привести к повреждению изоляции, возникновению электромагнитных помех и выходу оборудования из строя.

Где применяются контрольные кабели

Контрольные кабели используются практически во всех отраслях промышленности и инфраструктуры.

Они применяются:

• на электростанциях;

• подстанциях;

• промышленных предприятиях;

• объектах нефтегазовой отрасли;

• металлургических заводах;

• транспортной инфраструктуре;

• системах автоматизации;

• диспетчерских пунктах;

• инженерных сетях зданий.

Именно они обеспечивают передачу сигналов между датчиками, исполнительными механизмами, шкафами управления и системами автоматики.

Выбор метода прокладки контрольных кабелей напрямую влияет на надежность и долговечность всей системы управления. Монтаж в лотках, трубах, кабельных каналах, на эстакадах или в земле подбирается с учетом условий эксплуатации, особенностей объекта и требований проекта.

Правильно организованная кабельная трасса обеспечивает стабильную передачу сигналов, снижает риск повреждений, упрощает обслуживание оборудования и позволяет существенно увеличить срок службы контрольных кабелей даже в сложных производственных условиях.
