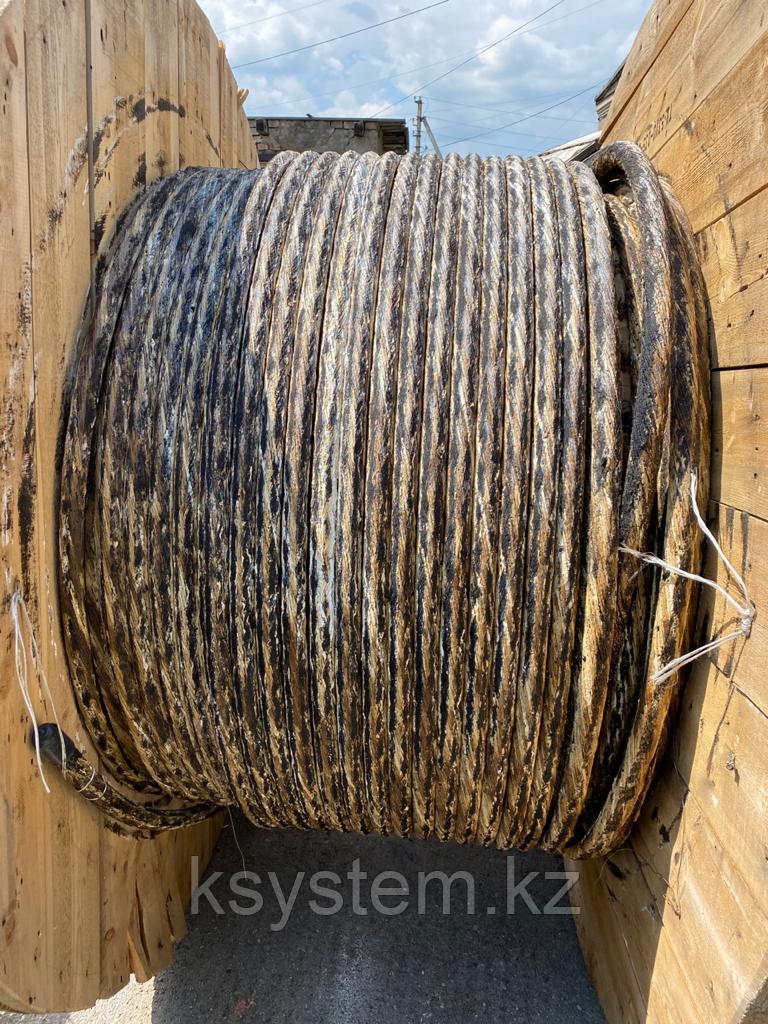

Кабель КВВГ 10х1,5

Стандарт: ГОСТ 1508-78


Элементы конструкции:

1. Медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483.
2. Изоляция из поливинилхлоридного пластиката. Изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил.
3. Оболочка из поливинилхлоридного пластиката.

Область применения:

Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.

Кабели применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели. Допускается прокладка кабелей в земле (траншеях) при обеспечении защиты кабелей в местах выхода на поверхность. Кабели не распространяют горение при одиночной прокладке (нормы ГОСТ 12176-89).

Кабели марки КВВГз применяются для электроустановок требующих уплотнения кабелей при вводе.

Всегда в наличии кабели КВВГ начиная с 1,5 сечения. Можем отпускать кабель КВВГНГ в бухтах и на барабанах. Прайс на кабель КВВГНГ можете запросить у менеджеров ТОО Караганда Систем. Склад и офис находится по адресу г. Караганда, ул. Молокова 112. В ассортименте так же кабель АСБ, ААБЛ, КВВГ, МКЭШ, кабели в резиновой изоляции КГ, сварочные кабели КГ и т.д.

Купить кабель КВВГНГ в Астане вы можете обратившись в нашу компанию номеру +7 (717) 226-81-59. Наш основной сайт http://k-system.kz/astana.

Цена на кабель КВВГНГ в Атырау можно узнать по номеру +7 (7122) 99-75-27. Наш основной сайт http://k-system.kz.

Вы можете купить кабель КВВГНГ в Алматы обратившись в нашу компанию по номеру +7 (727) 318-79-95. Наш основной сайт http://k-system.kz.

ТОО Караганда Систем предлагает купить кабель КВВГ в Астане, купить кабель КВВГНГ в Атырау, купить кабель КВВГнг в Алматы разного сечения, а также можете купить кабель КВВГНГ в Караганде из наличия со склада ТОО Караганда Систем.



Радиус изгиба кабеля при прокладке:
Кабель наруж. диаметром до 10 мм. включ. не менее 3-х диаметров кабеля
Кабель наруж. диаметром от 10 до 25 мм. включ. не менее 4-х диаметров кабеля
Кабель наруж. диаметром от 25 мм. не менее 6-ти диаметров кабеля

Срок службы:
при прокладке на открытом воздухе, в земле (траншеях) не менее 15 лет
при прокладке в помещениях, туннелях, каналах не менее 25 лет

Таблица размеров:



Количество и сечение жил шт х кв.мм	Масса кабеля кг/км	Наружный диаметр мм	Сопротивление изоляции,  не менее МОм х км
4x0,75	73	7,2	10,0
5x0,75	86	7,8	10,0
7x0,75	123	9,0	10,0
10x0,75	164	11,1	10,0
14x0,75	210	11,9	10,0
19x0,75	269	13,2	10,0
27x0,75	366	15,5	10,0
37x0,75	479	17,3	10,0
4x1,0	85	7,6	10,0
5x1,0	113	8,8	10,0
7x1,0	144	9,5	10,0
10x1,0	194	11,7	10,0
14x1,0	250	12,6	10,0
19x1,0	322	13,9	10,0
27x1,0	441	16,5	10,0
37x1,0	597	18,7	10,0
4x1,5	107	8,1	10,0
5x1,5	141	9,4	10,0
7x1,5	181	10,2	10,0
10x1,5	245	12,6	10,0
14x1,5	320	13,6	10,0
19x1,5	416	15,1	10,0
27x1,5	589	18,3	10,0
37x1,5	777	20,4	10,0
4x2,5	163	9,6	9,0
5x2,5	196	10,5	9,0
7x2,5	256	11,3	9,0
10x2,5	349	14,2	9,0
14x2,5	463	15,3	9,0
19x2,5	607	17,0	9,0
27x2,5	860	20,7	9,0
37x2,5	1145	23,1	9,0
4x4,0	236	11,2	9,0
7x4,0	379	13,3	9,0
10x4,0	519	16,8	9,0
4x6,0	321	12,4	6,0
7x6,0	523	14,8	6,0
10x6,0	735	19,2	6,0





Конструкция кабеля КВВГЭнг-LS

1. Токопроводящая жила — однопроволочная, медная, класс 1 (в соответствии с ГОСТ 22483).
2. Изоляция выполнена из ПВХ-пластиката пониженной пожароопасности.
3. Разделительный слой — ПВХ-пластикат пониженной горючести.
4. Поверх скрученных жил расположен общий экран из медной или алюминиевой фольги.
5. Разделительный слой — обмотка из лент.
6. Внешняя оболочка кабеля выполнена из ПВХ-пластиката пониженной пожароопасности.

Область применения кабеля КВВГЭнг-LS

Кабель КВВГЭнг LS используется для присоединения зажимов распределительных электрических устройств к различным электроприборам и аппаратам.

Этот экранированный контрольный кабель может эксплуатироваться в помещениях, туннелях, каналах; возможна прокладка в условиях агрессивной среды (при условии обеспечения защиты от механических воздействий). Кабель данного типа можно использовать в электросистемах атомных станций.

Наша цена на кабель КВВГЭнг-LS является наиболее выгодным предложением на рынке.

Цены и технические характеристики кабеля КВВГЭнг-LS

• Диапазон температур эксплуатации кабеля — от -50° до +50°C.
• Минимальное значение температуры для осуществления монтажных и прокладочных работ с кабелем — -15°С.
• Рабочее напряжение кабеля:

• при переменном токе — напряжение до 660 В, частота до 100 Гц;
• при постоянном токе — напряжение до 1000В.
• Минимальный радиус изгиба кабеля при неподвижной прокладке — 6 D, где D — величина наружного диаметра кабеля.
• При горении либо тлении кабелей данного типа светопроницаемость снижается не более чем на 40 %.
• Минимальный срок эксплуатации кабелей данного типа — 30 лет.
