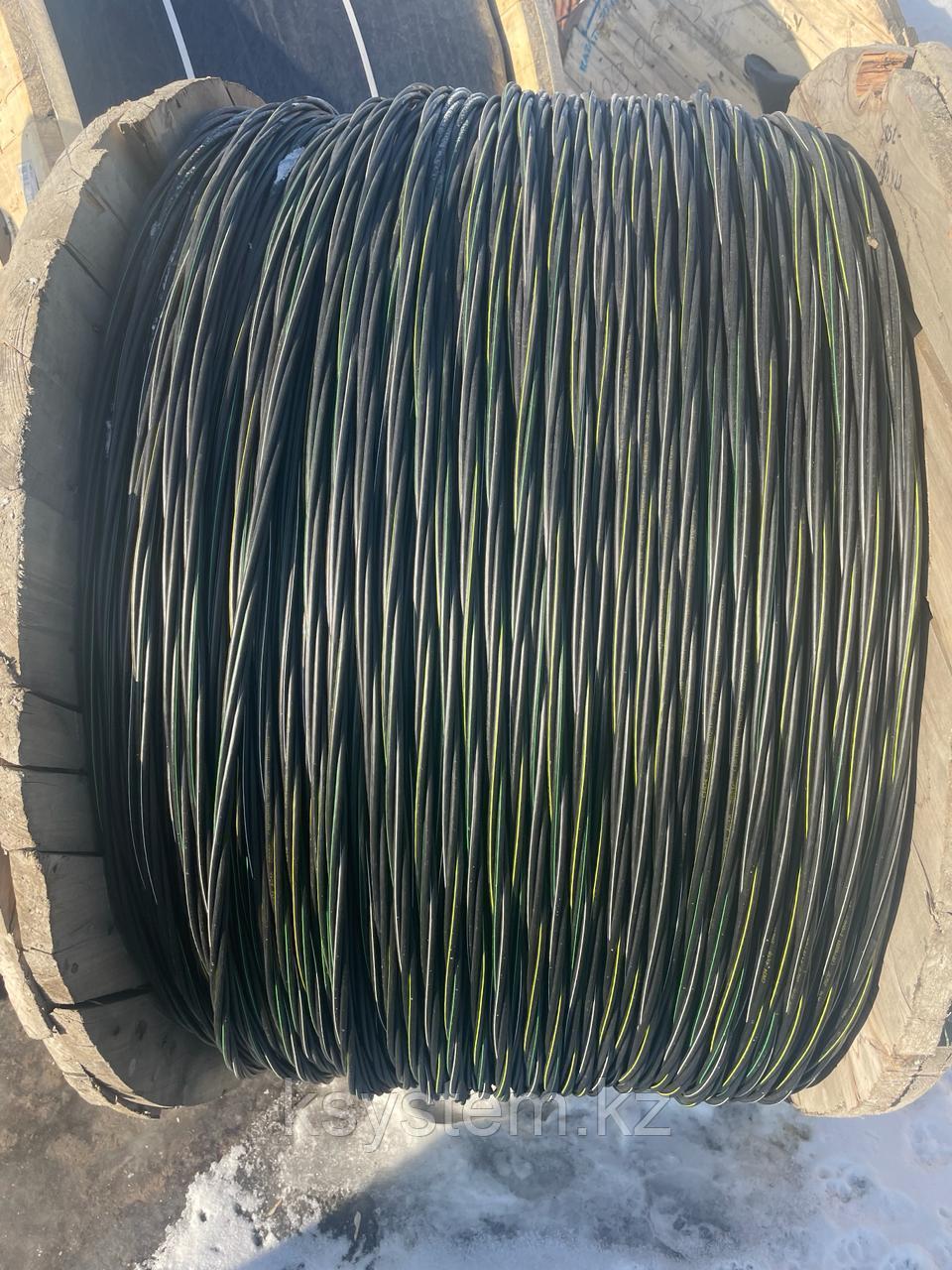

Кабель ППГнг(А)-FRHF 1х10 – 1
746,46 ₸/м
Показать оптовые цены- В наличии
- Оптом и в розницу
- Код: 7859
- +7 (700) 280-65-24Отдела продаж
Описание
(индекс HF – не содержащий галогенов (Halogen-Free))
(индекс (А) в марках означает, что кабель соответствует категории А по нераспространению горения по ГОСТ Р МЭК 332-3-96)
Кабели силовые гибкие, не распространяющие горение, предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100Гц, в том числе для эксплуатации в системах АС класса 3Н по классификации ПНАЭ Г-1-011-97. Климатическое исполнение В категории размещения 3 и 4 по ГОСТ 15150-69.
ПБПнг(A)-HF
ППГнг(А)-HF
ППГЭнг(А)-HF
Конструкция:
- Жила – медная проволока
- Изоляция - полимерная композиция не содержащая галогенов
- Внутренняя оболочка – полимерная композиция не содержащая галогенов
- Броня - две профилированные ленты (экран из медной ленты у ППГЭнг(А)-HF)
- Оболочка – полимерная композиция не содержащая галогенов
Кабели предназначены для прокладки в производственных и офисных помещениях, в которых установлены компьютеры и другая микропроцессорная техника, а также в сооружениях метрополитена, жилых и общественных зданиях (в кинотеатрах, медицинских и учебных учреждениях, магазинах и т.п.).Кабели применяются для прокладки в помещениях и кабельных сооружениях при отсутствии опасности механических повреждений при эксплуатации.
Технические и эксплутационные характеристики
Электрическая безопасность – ГОСТ 12.2.007.14-75
Кабели не распространяют горение при групповой прокладке, кабель ПБПнг(А)-HF соответствует категории А по нераспространению горения по ГОСТ Р МЭК 332-3-96.
| Температура окружающей среды при эксплуатации: | от +50°С до -30°С |
| Относительная влажность воздуха (при t° +35°С): | 98% |
| Длительно допустимая t° нагрева жил при эксплуатации: | +70°С |
| Допустимый нагрев жил кабелей в режиме перегрузки: | +90°С |
| Максимально допустимая t° жил при коротком замыкании (4 сек.): | +160°С |
| Минимальная t° прокладки кабеля без предварительного подогрева: | - 15°С |
| Предельная t° токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании: | +400°С |
| Содержание газов галогеносодержащих кислот в пересчете на HCl : | 5,0 мг/г |
| Показатель pH (кислотное число): | 4,3 |
| Снижение светопроницаемости при горении и тлении: | не более 40%. |
| Минимально допустимый радиус изгиба при прокладке: одножильного кабеля многожильного кабеля |
10 диам. кабеля 7,5 диам. кабеля |
| Срок службы | 30 лет |
| Гарантийный срок эксплуатации | 5 лет |
Кабель соответствует требованиям ТУ 16К.71-304-2001
| Число жил, сечение, мм2 | Номинальный наружный диаметр, мм | Расчетная масса, кг/км | ||||||
| ППГнг(А)-HF | ПБПнг(А)-HF | ППГнг(А)-HF | ПБПнг(А)-HF | |||||
| 660В | 1кВ | 660В | 1кВ | 660В | 1кВ | 660В | 1кВ | |
| 1х1,5 | 6,2 | 6,6 | - | - | 58 | 64 | - | - |
| 2х1,5 | 10,6 | 11,6 | - | - | 170 | 200 | - | - |
| 3х1,5 | 11,0 | 12,1 | - | - | 191 | 222 | - | - |
| 4х1,5 | 11,7 | 12,8 | - | - | 217 | 255 | - | - |
| 5х1,5 | 12,4 | 13,7 | - | - | 254 | 295 | - | - |
| 1х2,5 | 6,6 | 7,0 | - | - | 72 | 78 | - | - |
| 2х2,5 | 11,4 | 12,4 | - | - | 208 | 240 | - | - |
| 3х2,5 | 11,9 | 12,9 | - | - | 239 | 272 | - | - |
| 4х2,5 | 12,6 | 13,8 | - | - | 276 | 317 | - | - |
| 5х2,5 | 13,5 | 14,8 | - | - | 327 | 370 | - | - |
| 1х4,0 | 7,3 | 7,9 | - | - | 94 | 105 | - | - |
| 2х4,0 | 12,8 | 14,2 | 14,8 | 16,0 | 275 | 326 | 448 | 508 |
| 3х4,0 | 13,4 | 14,8 | 15,4 | 16,6 | 324 | 375 | 502 | 567 |
| 4х4,0 | 14,2 | 16,0 | 16,3 | 17,8 | 376 | 441 | 574 | 649 |
| 5х4,0 | 15,4 | 17,2 | 17,4 | 19,0 | 454 | 524 | 663 | 749 |
| 1х6,0 | 7,8 | 8,4 | - | - | 118 | 130 | - | - |
| 2х6,0 | 13,8 | 15,2 | 15,8 | 17,0 | 343 | 395 | 529 | 592 |
| 3х6,0 | 14,4 | 15,9 | 16,4 | 17,7 | 406 | 463 | 602 | 670 |
| 4х6,0 | 15,5 | 17,2 | 17,5 | 19,0 | 487 | 552 | 698 | 777 |
| 5х6,0 | 16,7 | 18,6 | 18,7 | 20,4 | 586 | 660 | 814 | 904 |
| 1х10,0 | 9,0 | 9,2 | - | - | 172 | 176 | - | - |
| 2х10,0 | 16,2 | 16,8 | 18,2 | 18,6 | 499 | 525 | 721 | 744 |
| 3х10,0 | 17,0 | 17,6 | 19,0 | 19,4 | 603 | 630 | 836 | 745 |
| 4х10,0 | 18,4 | 19,1 | 20,4 | 20,9 | 731 | 761 | 984 | 1014 |
| 5х10,0 | 20,0 | 20,7 | 22,0 | 22,5 | 888 | 922 | 1164 | 1197 |
| 1х16,0 | 9,9 | 10,1 | - | - | 236 | 241 | - | - |
| 2х16,0 | 18,0 | 18,6 | 20,0 | 20,4 | 670 | 699 | 919 | 945 |
| 3х16,0 | 19,0 | 19,6 | 21,0 | 21,4 | 826 | 857 | 1090 | 1116 |
| 4х16,0 | 20,6 | 21,3 | 22,6 | 23,1 | 1027 | 1049 | 1316 | 1349 |
| 5х16,0 | 22,4 | 23.2 | 25,0 | 25,6 | 1223 | 1269 | 1578 | 1615 |
| 1х25,0 | 11,5 | 11,7 | - | - | 343 | 350 | - | - |
| 2х25,0 | 21,2 | 21,8 | 23,1 | 24,2 | 958 | 991 | 1236 | 1319 |
| 3х25,0 | 22,4 | 23,0 | 25,0 | 25,4 | 1203 | 1238 | 1554 | 1586 |
| 4х25,0 | 25,0 | 25,7 | 27,0 | 27,5 | 1528 | 1569 | 1875 | 1912 |
| 5х25,0 | 27,3 | 28,1 | 29,9 | 30,5 | 1872 | 1921 | 2312 | 2357 |
| 1х35,0 | 12,4 | 12,6 | - | - | 438 | 444 | - | - |
| 2х35,0 | 23,0 | 24,2 | 25,6 | 26,0 | 1198 | 1378 | 1561 | 1593 |
| 3х35,0 | 24,9 | 25,6 | 26,9 | 27,4 | 1561 | 1647 | 1910 | 1934 |
| 4х35,0 | 27,2 | 28,9 | 29,8 | 30,7 | 1940 | 2071 | 2380 | 2452 |
| 5х35,0 | 29,8 | 31,5 | 32,4 | 33,3 | 2388 | 2535 | 2867 | 2948 |
| 2х1,5+1х1,0 | 11,0 | 12,1 | - | - | 187 | 222 | - | - |
| 3х1,5+1х1,0 | 11,7 | 12,8 | - | - | 216 | 254 | - | - |
| 4х1,5+1х1,0 | 12,4 | 13,7 | - | - | 250 | 295 | - | - |
| 2х2,5+1х1,5 | 11,9 | 12,9 | - | - | 233 | 269 | - | - |
| 3х2,5+1х1,5 | 12,6 | 13,8 | - | - | 270 | 313 | - | - |
| 4х2,5+1х1,5 | 13,5 | 14,8 | - | - | 321 | 367 | - | - |
| 2х4,0+1х2,5 | 13,4 | 14,4 | 15,4 | 16,1 | 314 | 348 | 492 | 529 |
| 3х4,0+1х2,5 | 14,3 | 15,5 | 16,3 | 17,3 | 370 | 417 | 564 | 615 |
| 4х4,0+1х2,5 | 15,4 | 17,2 | 17,4 | 19,0 | 444 | 518 | 654 | 740 |
| 2х6,0+1х2,5 | 13,9 | 15,3 | 15,9 | 17,1 | 362 | 400 | 550 | 614 |
| 2х6,0+1х4,0 | 14,4 | 15,9 | 16,4 | 17,7 | 392 | 450 | 587 | 656 |
| 3х6,0+1х2,5 | 15,1 | 16,7 | 17,1 | 18,5 | 445 | 506 | 650 | 725 |
| 3х6,0+1х4,0 | 15,5 | 17,2 | 17,5 | 19,0 | 473 | 538 | 684 | 763 |
| 4х6,0+1х2,5 | 16,7 | 18,6 | 18,7 | 20,4 | 570 | 645 | 774 | 863 |
| 4х6,0+1х4,0 | 16,7 | 18,6 | 18,7 | 20,4 | 580 | 654 | 784 | 872 |
| 2х10,0+1х4,0 | 16,2 | 17,0 | 18,2 | 18,8 | 521 | 554 | 744 | 776 |
| 2х10,0+1х6,0 | 16,4 | 17,6 | 18,4 | 19,4 | 544 | 601 | 768 | 833 |
| 3х10,0+1х4,0 | 17,4 | 18,5 | 19,4 | 20,3 | 635 | 689 | 879 | 934 |
| 3х10,0+1х6,0 | 17,9 | 19,1 | 19,9 | 20,9 | 675 | 733 | 921 | 986 |
| 4х10,0+1х4,0 | 20,0 | 20,7 | 22,0 | 22,5 | 844 | 880 | 1123 | 1155 |
| 4х10,0+1х6,0 | 20,0 | 20,7 | 22,0 | 22,5 | 858 | 894 | 1137 | 1169 |
| 2х16,0+1х6,0 | 18,0 | 18,8 | 20,0 | 20,6 | 708 | 746 | 956 | 993 |
| 2х16,0+1х10,0 | 18,9 | 19,6 | 20,9 | 21,4 | 785 | 816 | 1047 | 1075 |
| 3х16,0+1х6,0 | 19,4 | 20,6 | 21,4 | 22,4 | 879 | 940 | 1149 | 1214 |
| 3х16,0+1х10,0 | 20,6 | 21,3 | 22,6 | 23,1 | 971 | 1007 | 1259 | 1290 |
| 4х16,0+1х6,0 | 22,4 | 23,2 | 25,0 | 25,6 | 1170 | 1196 | 1525 | 1545 |
| 4х16,0+1х10,0 | 22,4 | 23,2 | 25,0 | 25,6 | 1182 | 1224 | 1536 | 1573 |
| 2х25,0+1х10,0 | 21,2 | 21,8 | 23,2 | 23,6 | 1027 | 1048 | 1324 | 1352 |
| 2х25,0+1х16,0 | 22,4 | 23,0 | 25,0 | 25,4 | 1143 | 1168 | 1497 | 1529 |
| 3х25,0+1х10,0 | 23,0 | 24,3 | 25,6 | 26,1 | 1290 | 1343 | 1653 | 1685 |
| 3х25,0+1х16,0 | 25,0 | 25,7 | 27,0 | 27,5 | 1466 | 1490 | 1815 | 1853 |
| 4х25,0+1х10,0 | 27,3 | 28,1 | 30,1 | 30,9 | 1768 | 1791 | 2224 | 2285 |
| 4х25,0+1х16,0 | 27,3 | 28,1 | 30,1 | 30,9 | 1793 | 1886 | 2251 | 2311 |
| 2х35,0+1х16,0 | 23,7 | 24,3 | 25,9 | 26,1 | 1355 | 1394 | 1700 | 2031 |
| 3х35,0+1х16,0 | 26,3 | 27,0 | 28,9 | 29,6 | 1751 | 1789 | 2177 | 2230 |
| 4х35,0+1х16,0 | 29,8 | 30,5 | 32,6 | 33,1 | 2339 | 2312 | 2757 | 2803 |
| 1х50,0 | 15,7 | 15,3 | - | - | 649 | 570 | - | - |
| 2х50,0 | 29,0 | 29,6 | - | 32,0 | 1884 | 1741 | - | 2238 |
| 3х50,0 | 30,7 | 31,4 | - | 33,8 | 2358 | 2216 | - | 2925 |
| 4х50,0 | 33,7 | 34,8 | - | 37,2 | 2873 | 2865 | - | 3819 |
| 5х50,0 | 37,5 | 38,2 | - | 40,6 | 3578 | 3447 | - | 4428 |
| 2х50,0+1х16,0 | 29,0 | 29,6 | - | 32,0 | 1914 | 1994 | - | 2313 |
| 2х50,0+1х25,0 | 29,3 | 30,0 | - | 32,4 | 1991 | 2081 | - | 2405 |
| 3х50,0+1х16,0 | 31,6 | 32,3 | - | 35,1 | 2410 | 1937 | - | 3002 |
| 3х50,0+1х25,0 | 32,6 | 33,2 | - | 36,0 | 2553 | 2083 | - | 3125 |
| 4х50,0+1х16,0 | 37,5 | 38,2 | - | 40,6 | 3293 | 3213 | - | 3951 |
| 4х50,0+1х25,0 | 37,5 | 38,2 | - | 40,6 | 3343 | 3265 | - | 4008 |
- Цена: 746,46 ₸/м
